使用說明
XY系列電磁振動盤使用說明：
作為生產自動化過程和流水線作業的基礎部分，振動盤廣泛應用于機械、電子、輕工食品、醫藥、包裝、打火機、配件、自行車配件、五金業、塑膠接插件、文具行業、CCD檢測系統及其它具有固定節拍密集型行業。配以相關自動化機械設備，可以部分或完全取代工人，實現快速、準確、平穩的自動上料和裝配，是實現生產過程自動化必不可少設備。

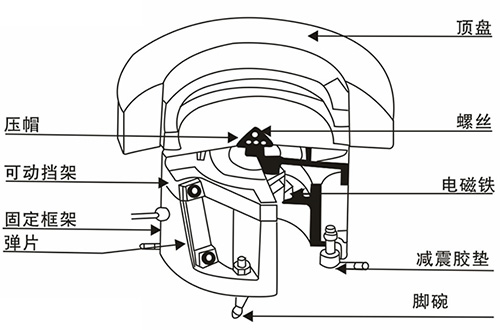

振動盤示意圖：
一、工作原理及結構
該裝置是通過交流電磁鐵的脈動電磁力驅動彈性結構，形成定向振動，從而實現工作的自動排列與定向供給。在電器控制上采用變向可控硅調壓或調頻調壓，以實現振動盤的無級調速。
二、主要技術參數
1、額定電壓為交流380V、220V、110V、頻率為50HZ或60HZ，振動盤根據需要采用半波激磁或全波激磁。
2、振動盤規格：頂盤直徑、Φ80至Φ1200毫米。
3、振動盤按物料的走向分為順時針與逆時針兩種。
三、安裝使用及維護
1、打開包裝時，應檢查整機及附件是否符合裝箱單。
2、檢查主機各部緊固件是否有松動。
3、安裝時一定要使減振元件在上下應對的孔內。
4、振動盤高度及水平調整好之后，將下座緊固在支架或固定板上。
5、在振動盤出口與對應件相接時要留有一定間隙，以免影響振動盤的功能。
6、振動盤是電器插頭裝在電氣控制盒上（注：電控盒一定要防水防油），接通220V或110V電源，打開開關緩慢轉動電位器，逐漸達到需要的送料數量即可。注意：在接通電源前，一定要將電位器調至最小值以免損壞可控硅。電磁鐵與銜鐵之間隙及彈性元件，在出廠之前已經調整好，一般情況下不必要調整。
7、振動盤在正常運行兩年之后，應將底盤各部分拆開，將各種零件上的灰塵、污物清洗干凈，重新裝配和調試，使之達到目的所要求的送料數量。
四、常見故障及排除方法
1、接通電源后不振動，檢查電控器保險絲是否熔斷，電氣元件是否松動，插頭插座是否接觸不良。
2、速度不夠
（1）檢查緊固彈性元件的螺釘是否松動。
（2）電磁鐵間隙是否過大，正常間隙對小型振動盤的電磁鐵、銜鐵應在0.5-1.2（毫米）范圍內。
鐵芯與銜鐵工作面不平行度不應大于0.02（毫米）。
（3）彈片是否斷裂。
3、電磁鐵線圈溫升偏高或燒毀線圈
（1）鐵芯與銜鐵間隙過大，易出現燒線圈現象。
（2）適用于全波振動的電磁鐵，如果用于半波電源，會出現溫升偏高現象。
